自宅の構成は2階にある作業部屋を中心として構成しているのですが、L2SW（24ポート）のポートが足りなくなりつつあり、追加でL2SW（24ポート）を購入して準備していたのですが、2台のスタッキング構成で動かそうとしたら、消費電力量が跳ね、電気代のダメージが結構増えたので、現在は1台電源落としている状況。
しかしながらポートが足りなくなりつつあるのは変わらないため、「2台で電気代が爆上がりするなら1台に納めりゃいいじゃん」とばかりに、新たに中古のL2SW（48ポート）を仕入れてきて入れ替えようかと作業を開始。

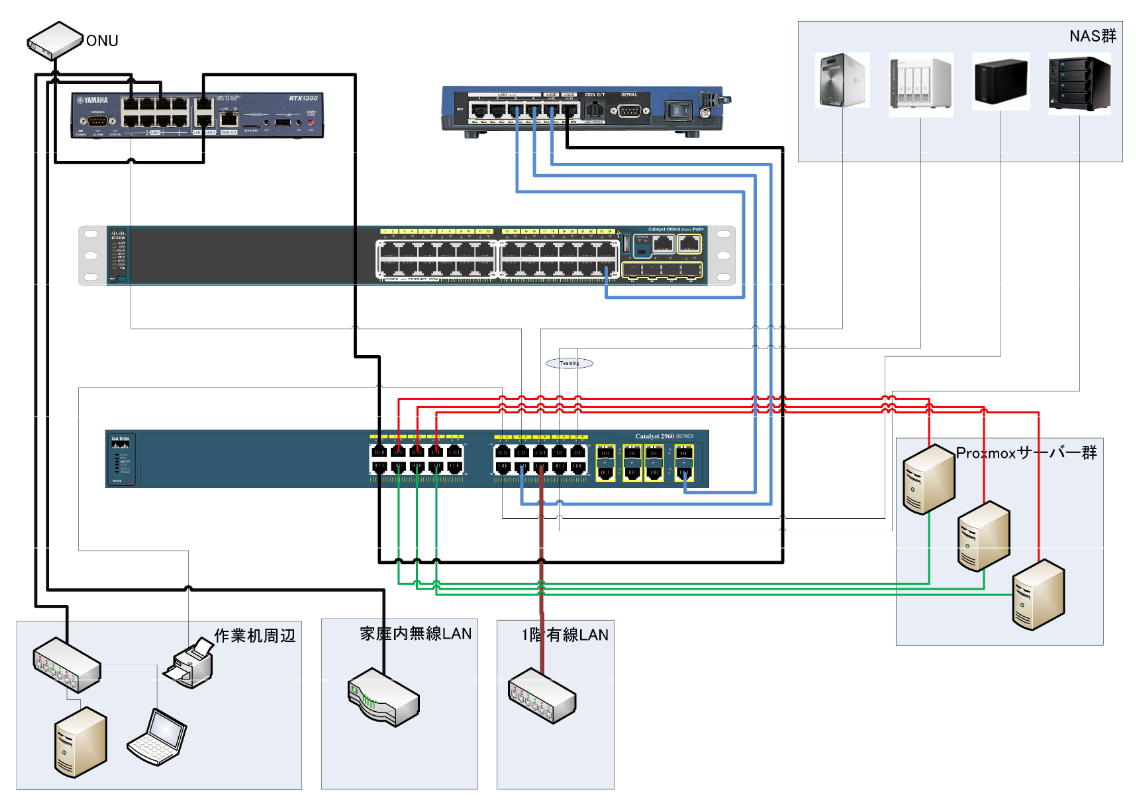

とりあえず今の物理配線を図にすると次のような感じ。
赤はDMZの物理線、緑と青は管理用の物理線、というように線種で一応かき分けてあるし、実際の線色も変えてある。
直近の第一目標としては、中央のL2SW2台（WS-C2960G-24TC-LとWS-C2960S-24PS-L）を取っ払って、落札入手した中古のL2SW（WS-C2960X-48TS-L）を当て込んでやる。
サポートが2027/10末までということもあり、2025/01の現在、機器の更新が原因と思われる出物が結構見られます。
物理結線の設計をどうするかで悩み。せっかく倍に増えたので、後々の作業がしやすいように結線したい次第。
とりあえず、電源投入してshow versionで確認。（シリアル部分は伏せ）
Switch>show version
Cisco IOS Software, C2960X Software (C2960X-UNIVERSALK9-M), Version 15.2(2)E4, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2016 by Cisco Systems, Inc.
Compiled Fri 12-Feb-16 22:57 by prod_rel_team
ROM: Bootstrap program is C2960X boot loader
BOOTLDR: C2960X Boot Loader (C2960X-HBOOT-M) Version 15.2(3r)E1, RELEASE SOFTWARE (fc1)
Switch uptime is 28 minutes
System returned to ROM by power-on
System restarted at 19:38:51 UTC Fri Jan 24 2025
System image file is "flash:/c2960x-universalk9-mz.152-2.E4/c2960x-universalk9-mz.152-2.E4.bin"
Last reload reason: power-on
This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.
A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html
If you require further assistance please contact us by sending email to
export@cisco.com.
cisco WS-C2960X-48TS-L (APM86XXX) processor (revision M0) with 524288K bytes of memory.
Processor board ID FCW2111A09S
Last reset from power-on
1 Virtual Ethernet interface
1 FastEthernet interface
52 Gigabit Ethernet interfaces
The password-recovery mechanism is enabled.
512K bytes of flash-simulated non-volatile configuration memory.
Base ethernet MAC Address : xx:xx:xx:xx:xx:xx
Motherboard assembly number : 73-16693-05
Power supply part number : 341-0537-02
Motherboard serial number : FOCxxxxxxxx
Power supply serial number : DCBxxxxxxxx
Model revision number : M0
Motherboard revision number : A0
Model number : WS-C2960X-48TS-L
Daughterboard assembly number : 73-14200-03
Daughterboard serial number : FOCxxxxxxxx
System serial number : FCWxxxxxxxx
Top Assembly Part Number : 68-100471-02
Top Assembly Revision Number : A0
Version ID : V05
CLEI Code Number : CMMNF00ARD
Daughterboard revision number : A0
Hardware Board Revision Number : 0x19
Switch Ports Model SW Version SW Image
------ ----- ----- ---------- ----------
* 1 52 WS-C2960X-48TS-L 15.2(2)E4 C2960X-UNIVERSALK9-M
Configuration register is 0xF
48Portの内4PortはSFPと共用か？と思っていたのですが、そうではなかった模様。
調べてみると4Portは独立してSFPとして使うか、2PortにしてSFP+を使うかが選べるみたいです。
将来10Gの回線を組むときに活用でもしよう。
また、FastEthernetが1Portだけある。
本体見るとConsoleの上にMGMTが。この機種は管理用のポートが用意されているのをここで知る。
そうすると、あれ、物理結線どうしよう。管理用ポートの収容をどこでやろう…
ちょっと構成が不格好になりますが、RTX1200のLAN1に空きがあるのでそこで収容するか…
